Visió general del servei

Una màquina de soldadura de pestanyes de bateries per ultrasons utilitza vibracions ultrasòniques d'alta-freqüència per unir les pestanyes de la bateria amb col·lectors de corrent mitjançant un procés de soldadura d'estat sòlid-. El procés de soldadura es realitza a baixes temperatures sense fondre els materials de base ni utilitzar materials de farciment addicionals.

La màquina s'utilitza principalment en el muntatge de cèl·lules de bateries de liti, especialment per a la fabricació de bateries d'energia. La qualitat estable de la soldadura de pestanyes ajuda a mantenir connexions elèctriques fiables i reduir la resistència de contacte durant el funcionament de la bateria.

El procés de soldadura per ultrasons inclou la conversió d'energia elèctrica, la generació de vibracions ultrasòniques, el control d'amplitud, la transmissió d'energia i l'enllaç-sòlid.

Principi de funcionament del soldador de pestanyes de bateria

El soldador de pestanyes de la bateria uneix les pestanyes dels elèctrodes i els terminals de la bateria mitjançant un procés de soldadura controlat. Els paràmetres de soldadura com ara el corrent, la pressió i el temps de soldadura es poden ajustar segons diferents dissenys de bateries.

Aplicacions

Les màquines de soldadura de pestanyes de bateries s'apliquen principalment en processos de fabricació de bateries d'ions de liti-, com ara:

-Producció de cèl·lules de la bateria d'ions de liti-
- Conjunt de cèl·lules de bossa
- Fabricació de bateries cilíndriques
- Producció de bateries prismàtiques

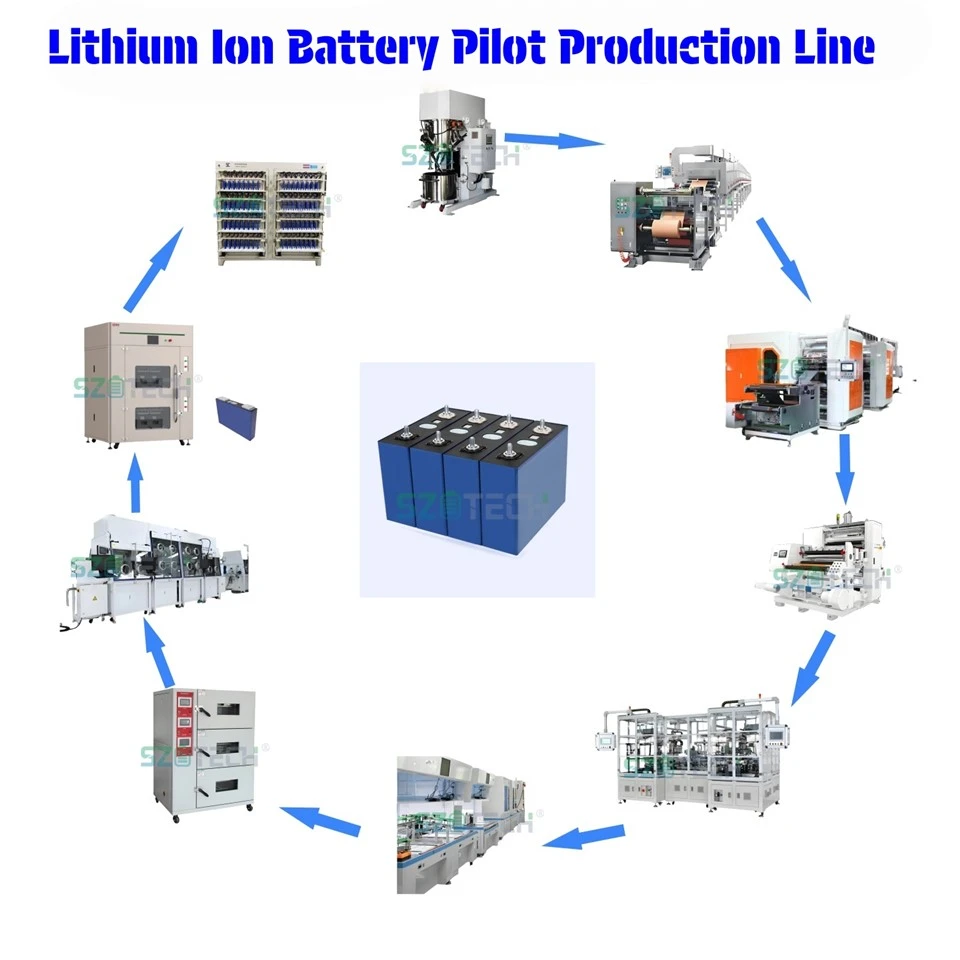

- Investigació de bateries i línies de producció pilot

1. Paràmetres de l'equip

Mida de l'equip:

Mida del generador (longitud × amplada × alçada):480 mm x 365 mm x 202 mm

Mida de la proa (longitud × amplada × alçada (des de la part superior):):420 mm x 180 mm x 290 mm

Pes: 62 kg

Tots els instruments de mesura de l'equip adopten unitats mètriques.

Requisits de potència de l'equip

1 Tensió: 220 V ± 10%, font d'aire: 0,4 ~ 0,6 MPa; Humitat: <48%, Temperatura: inferior o igual a 45 graus

Integració d'equips:

L'equipament consta de:

generador d'ultrasons, convertidor d'energia, botzines, components pneumàtics i marc mecànic, etc.

Circuit complet-pont d'alta-potència;

Les banyes fetes de materials-aliatges d'alta resistència;

2. Els requisits aplicables a la màquina màquina:

Totes les peces i components estan fets de materials metàl·lics.

L'estructura del mòdul garanteix un fàcil transport.

La potència d'accionament de treball és l'accionament pneumàtic.

La font d'alimentació de treball és una potència monofàsica.

3. Peces consumibles i vida útil:

Les banyes són peces de desgast, es donarà una garantia de 3 mesos per a la banya superior.

L'interruptor de peu té una vida útil d'1,5 milions de cicles.

El relé elèctric té una vida útil d'1,5 milions de cicles.

4. Precaucions de seguretat:

Només es lliuraran els equips que compleixin les normes d'inspecció de fàbrica.

Precaucions d'ús:

1) Una vegada que l'efecte de soldadura es mostri inconsistent, si us plau, deixeu d'utilitzar la màquina o, en cas contrari, l'usuari hauria d'assumir la pèrdua o el dany;

2) Les banyes són peces de-desgast ràpid, si us plau, comproveu l'abrasió de la superfície de treball de la banya amb regularitat i substituïu les que estiguin molt gastades a temps.

5. Requisits tècnics:

La potència de sortida màxima del soldador NP1000 és de 1000 VA, la freqüència d'ultrasons és de 20 KHZ ± 10%; les imatges següents de Ⅱ, Ⅲ i Ⅳ són, respectivament, l'aspecte de la màquina completa, la banya superior i la banya o enclusa inferior:

(Imatge Ⅰ) El mode de temps, energia, potència i profunditat que es mostra a la pantalla tàctil del sistema de control de comunicació de la màquina intel·ligent home-

(Imatge Ⅱ) L'aspecte de tota la màquina

Tècnica de soldadura 1: l'efecte de soldadura d'1 capa de 0,1 mm de gruix de corretja d'alumini amb 10-20 capes de làmines d'alumini de 0,012 mm, l'àrea d'articulació és de 5 * 20 mm, es poden utilitzar els dos costats de la banya.

6. Muntatge d'equips i formació del personal:

Muntatge d'equips:

El venedor informarà als constructors dels detalls sobre el muntatge de l'equip i els components i eines necessaris.

El venedor donarà suport a l'erecció al moment.

Formació del personal:

Durant el període de muntatge, el personal del venedor formarà l'operador al moment, el contingut de la formació inclou el funcionament normal, el manteniment i el tractament d'emergència, etc.

7. Servei postvenda:

El Venedor oferirà 1-any de garantia a partir de la data en què el Comprador va rebre l'equip, excepte les peces de desgast-ràpid com les botzines, el pedal i el relé elèctric. Excloent les peces de desgast ràpid-, per a altres components de fallada, el venedor serà responsable de la substitució lliurement en cas de factors no humans.

Un cop expirada la garantia, el comprador haurà de pagar el servei de reparació i manteniment prestat pel Venedor.

8. Llista de peces:

Les parts principals de la soldadora de metall ultrasònic intel·ligent NP1000 (la quantitat per a una sola màquina):

Llista de peces de recanvi (la quantitat per a una sola màquina)

Els proveïdors de les peces i components principals:
